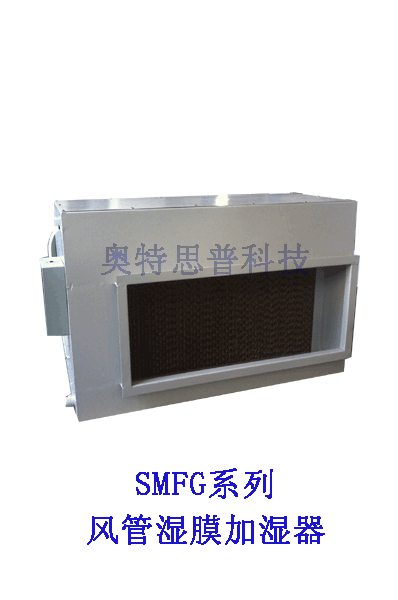

风管湿膜加湿器介绍
风管湿膜加湿器，北京奥特思普科技有限公司产品是将湿膜内置于一节特制的变径风管之中，然后串接入送风管道，产品以满足对整个空间或局部空间的加湿要求。其主要应用于因组合空调机组或新风机组中无法安装加湿器的场合下所采用的一种加湿形式。
风管湿膜加湿器性能特点
■ 风管加湿器框架采用经特殊扎制的异型结构钢制造，经喷塑处理，强度高，耐腐蚀。 ■ 风管加湿器面板采用双层镀锌板或不锈钢板，中间添加保温材料，连接处安密封材料，外型美观。表面经过喷塑处理，中间为聚胺酯防潮保温材料，具有高热阻、隔噪音、避振动、密封性好，耐腐蚀，避免霉菌生长等特点。 ■风管自带接水盘和排水口，确保加湿器多余的水能够畅通排出，与加湿器成一体，安装方便。对局部加湿效果明显。
风管湿膜加湿器使用条件
1、给水水质：普通自来水或同等水质
2、给水压力：0.05—0.7Mpa
3、进风温度：6--60℃
4、给水温度：4--30℃
5、风管断面风速：0.5—2.8m/s
风管式加湿器型号编制说明
SMFG － 50 － 2000
奥特思普风管湿膜加湿器 湿膜厚度 处理风量

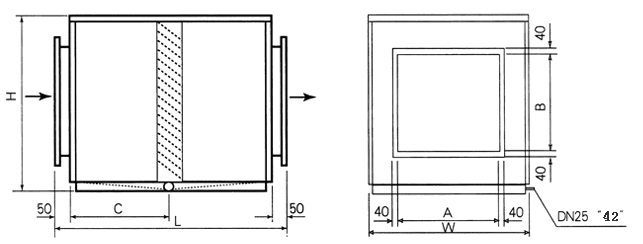

风管式加湿器结构参数选择依据
1、 风管湿膜加湿器的风管宽度w、高度h、风管的进出风口宽度A、高度B应视具体情况而定。
2、 A、B尺寸原则上应根据风道尺寸确定。
3、 W、H尺寸原则上应根据风道送风量设计确定，设计时应尽量保证湿膜的迎面风速在2.2-2.7m/s为佳。
4、 选择W、H尺寸还要视风管周围有无障碍物等具体情况合理选择。
风管湿膜加湿器技术参数
|
风管加湿器型号 |
SMFG
1500 |
SMFG
2000 |
SMFG
2500 |
SMFG
3000 |
SMFG
4000 |
SMFG
5000 |
SMFG
6000 |
SMFG
7000 |
SMFG
8000 |
SMFG
10000 |
SMFG
12000 |
SMFG
15000 |
|
处理风量(m3/h) |
1500 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 |
7000 |
8000 |
10000 |
12000 |
15000 |
|
外形尺寸（参考） |
长L |
500 |
500 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
1000 |
1000 |
|
宽W |
600 |
600 |
750 |
850 |
1000 |
1250 |
1500 |
1750 |
2000 |
2450 |
1650 |
2000 |
|
高H |
400 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
800 |
800 |
800 |
|
标准加湿
能力 (kg/h) |
50mm |
3.8 |
5.1 |
6.4 |
7.6 |
10.1 |
12.6 |
15.2 |
17.7 |
20.2 |
25.5 |
30.6 |
38.3 |
|
100mm |
7.3 |
9.7 |
12.2 |
14.5 |
19.4 |
24.2 |
29.0 |
33.9 |
38.7 |
48.8 |
58.6 |
73.3 |
|
150mm |
9.3 |
12.3 |
15.5 |
18.5 |
24.6 |
30.8 |
37.0 |
43.1 |
49.3 |
62.2 |
74.6 |
93.2 |
|
200mm |
10.6 |
14.1 |
17.8 |
23.4 |
28.2 |
35.2 |
42.2 |
49.3 |
56.3 |
71.0 |
85.2 |
106.6 |
|
压力损失(Pa)≤ |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
|
排水口管径 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN32 |
DN32 |
DN32 |
|
电 源 |
220V 50Hz |
|
进风条件 |
加湿器入口空气温度40℃，相对湿度15%RH |
|
功 耗 |
15W |
|
供水要求 |
自来水或同类型水，水温5~40℃，压力0.1-0.8Mpa |
|
