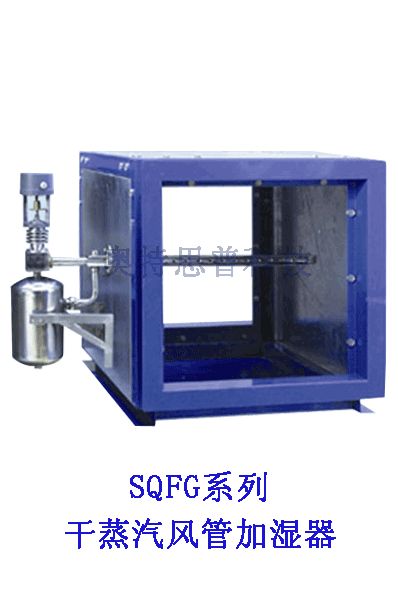

风管干蒸汽加湿器介绍

　　是将干蒸汽加湿器和特制的风管 加湿器相结合，主要应用于改造工程和因空调机组或新风机组中没有加湿段时采用的一种安装方式。它可以安装于送风管道的任何位置，满足对整个空调或局部空间的加湿要求。

风管干蒸汽加湿器属于非标定做，北京奥特思普 科技有限公司可根据用户的具体要求和工程送风管道的详细参数，为客户提供整套的 风管式干蒸汽加湿器，到工程现场只须吊装、法兰连接即可投入使用。干蒸汽风管加湿器是将干蒸汽加湿器安装在加湿风管中。

一般而言，如果组合空调或新风机组中没有足够的安装干蒸汽加湿器所需的加湿空段（如吊顶式新风机组盘管与风机紧靠在一起），若强行放置干蒸汽加湿器，就将导致喷出的蒸汽未能充分扩散即被吹进下游风机段内，造成蒸汽冷凝带水，轻则导致风道和空调带水，重则烧毁风机电机。 干蒸汽风管加湿器由于安装有湿膜挡水板，加上风道中没有阻挡物，有足够的蒸汽扩散空间，故不存在以上问题。

风管干蒸汽加湿器的选型举例

已知：某工程风管风量为5000m3/h,加湿量为40㎏/h，蒸汽管道压力为0.2MPa,吊顶高度为700mm,吊顶式新风机组中没有加湿段，用户想采用电动两通阀型干蒸汽加湿器，试选型。

该工程风管风量为5000m3/h，吊顶高度为700mm，设计选用500mm高度的风管，风管宽度定为1000mm(一般风管加湿器内的面风速宜小于3.5m/s)。

因：加湿量为40㎏/h，蒸汽压力为0.2Mpa,查SQFG系列干蒸汽加湿器产品可选型为：SQFG-20-ф8.

又因：风管宽度为1000mm,则干蒸汽加湿器喷管长度选择为L4.

则：用户应选用的风管干蒸汽加湿器的型号为：

SQFG-4-(800×1000×500)-(GQM3-20-ф8-L4)

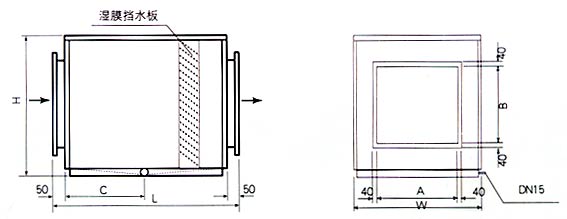

（注： 加湿风管尺寸为：长×宽×高=800×1000×500.）
